JDK-50・JDK-60・JDK-80

販売終了品（販売時期：2011年～2022年）

後継機種はTIP-50・TIP-60F・TIP-80Fとなります。

アース工事不要
2重絶縁構造

用途

浄化槽観賞魚水槽魚の生け簀

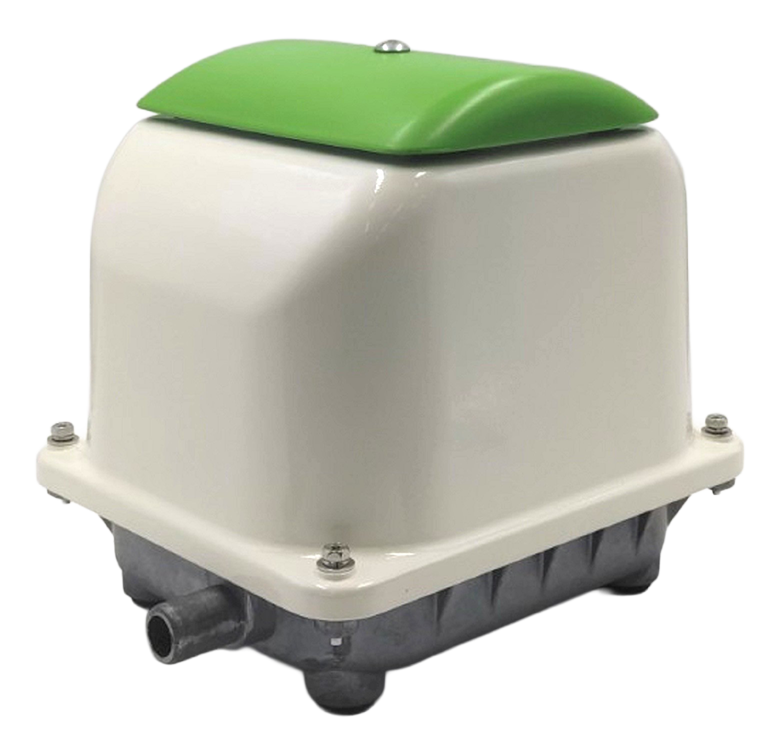

JDK後継機種

JDK-50 → TIP-50
JDK-60 → TIP-60F
JDK-80 → TIP-80F

メンテナンス部品

ゴム部品が劣化してブロワが停止した場合、修理することが可能です。

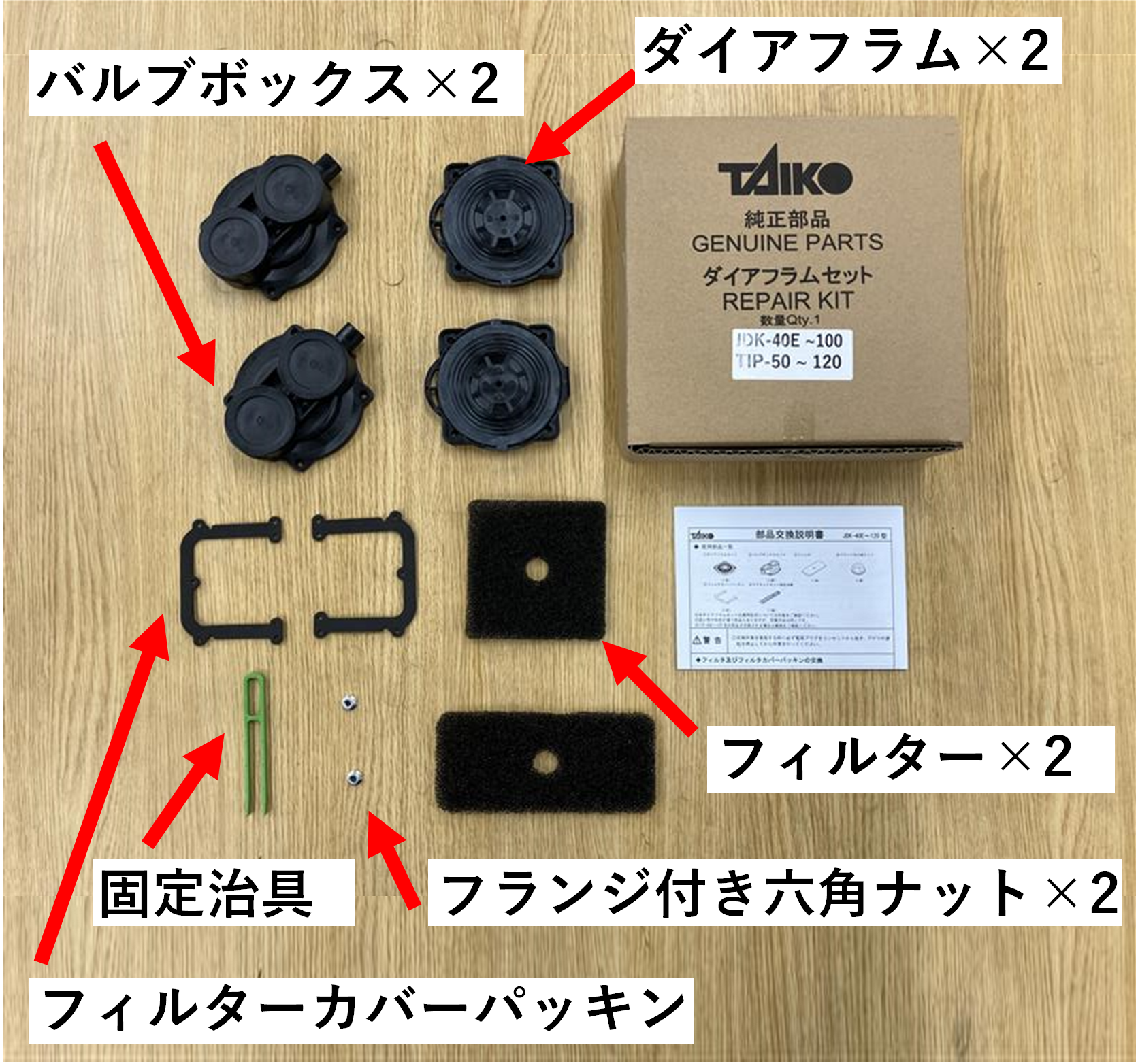

適合する交換部品セットは「ダイアフラムセット JDK-40E～100 TIP-50~120」になります。
その他販売部品はメンテナンス情報からご確認ください。

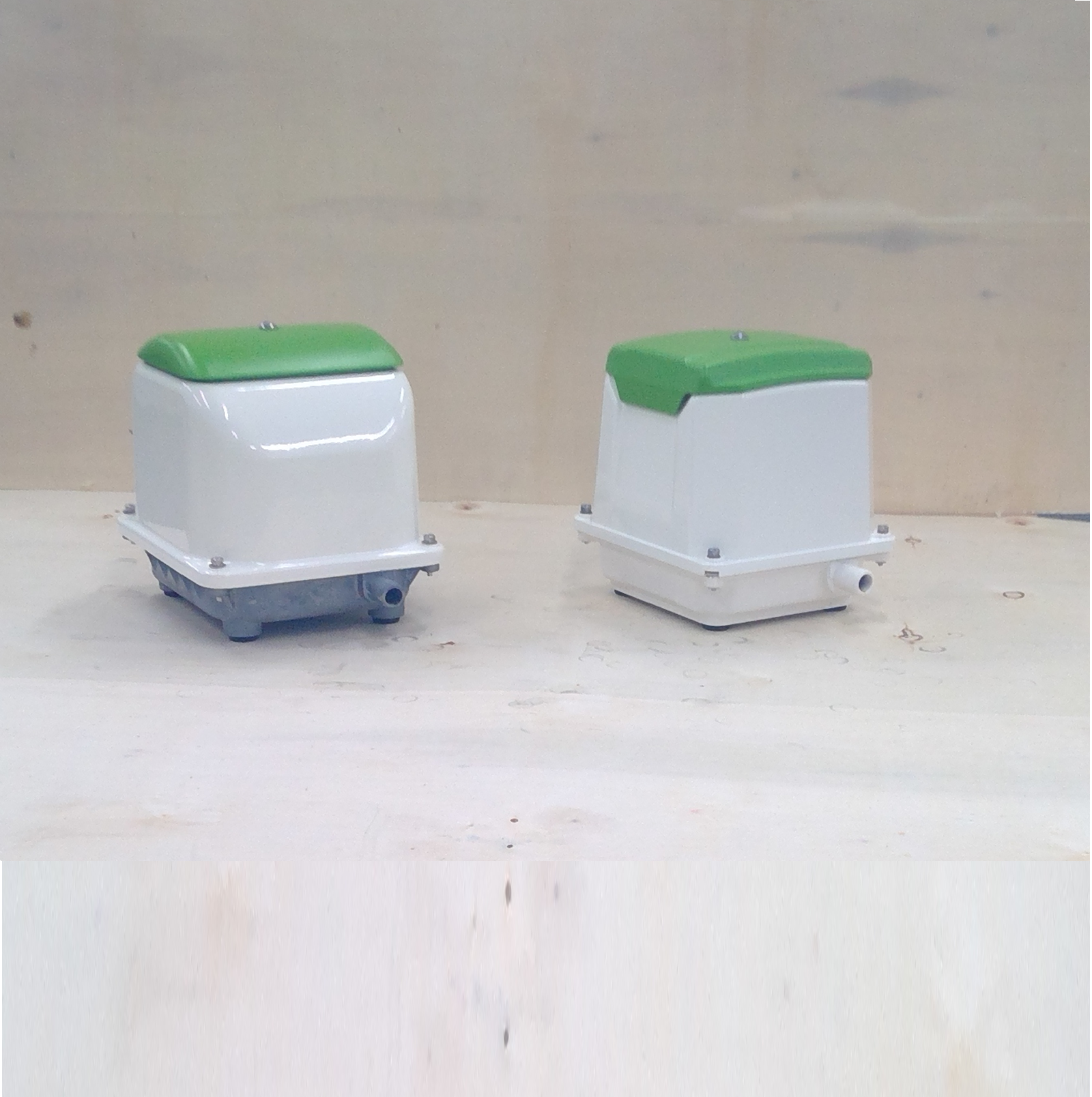

製品寸法比較

TKO-300~500とTIP-300~500の寸法比較はこちら

風量不足の対策

長年使用していると駆動ユニットの吸気口に汚れが詰まり風量が不足することがあります。詳細はメンテナンス情報からご確認ください。

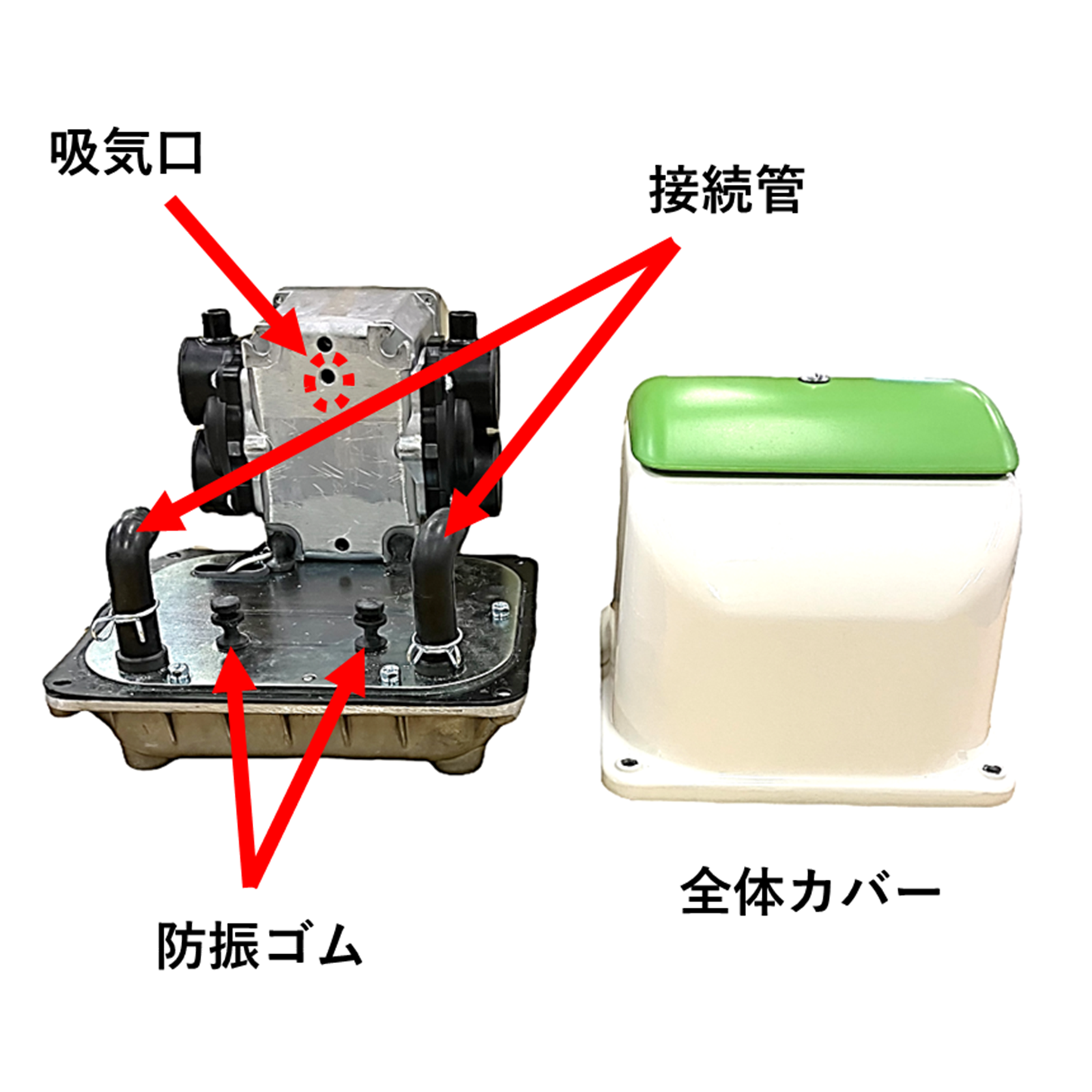

＜清掃方法＞
全体カバ―、接続管、防振ゴムを外してください。
吸気口を綿棒などで清掃してください。

ダイアフラムブロワ　メンテナンス情報

JDK-50～80仕様

JDK-50

定格電圧（V）: 単相AC100
周波数（Hz）: 50/60共用
定格圧力（kPa）: 14.7
使用圧力範囲（kPa）: 10～20
空気量（L/min）: 50
消費電力（W）: 28/28
騒音値（dB[A]-1m）: 32
吐出口径（mm）: φ19(VP-13)
質量（kg）: 6.5
完成品仕様図: 完成品仕様図
仕様はカタログ参考値になります。

カタログ

JDK-60

定格電圧（V）: 単相AC100
周波数（Hz）: 50/60共用
定格圧力（kPa）: 14.7
使用圧力範囲（kPa）: 10～20
空気量（L/min）: 60
消費電力（W）: 35/35
騒音値（dB[A]-1m）: 33
吐出口径（mm）: φ19(VP-13)
質量（kg）: 6.5
完成品仕様図: 完成品仕様図
仕様はカタログ参考値になります。。

カタログ

JDK-80

定格電圧（V）: 単相AC100
周波数（Hz）: 50/60共用
定格圧力（kPa）: 14.7
使用圧力範囲（kPa）: 10～20
空気量（L/min）: 80
消費電力（W）: 48/48
騒音値（dB[A]-1m）: 35
吐出口径（mm）: φ19(VP-13)
質量（kg）: 6.5
完成品仕様図: 完成品仕様図
仕様はカタログ参考値になります。

カタログ

※ 本表は各シリーズの公称値の範囲を示したものです。詳細の型式選定などは当社営業窓口までお問い合わせください。
※ 本表以外にも製作対応可能な機種を多数取り揃えております。
※ 本表に掲載した製品は、性能向上のため予告なしに寸法・仕様などを変更することがあります。
