ルーツブロワ
2葉式と3葉式、小型から大型まで揃えた
幅広いラインナップの『ルーツブロワ』です。
インペラ形状は用途によって2葉式、3葉式のシリーズを取り揃えており、口径は小型で20Aから大型は国内最大級の700Aまで対応。空気から特殊ガスまで対応できる製品もあり、用途に合わせた仕様での提供が可能です。水処理、空気力輸送、ガス循環、PSA法でのガス分離などで採用されています。
- 容量 0.1〜812m³/h
- 最大吐出圧力 〜220kPa
ルーツブロワの仕組み

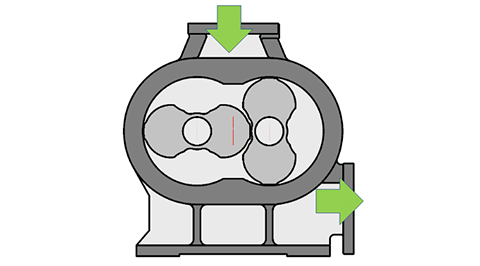

ケーシング内部で回転するインペラ同士が僅かな隙間を保ちながら、非接触回転することで、ケーシング内周を回って吸込側から吐出し側へと気体を移送する、容積式ポンプの一種です。
大晃機械工業のルーツブロワは、２葉インペラ、または３葉インペラを採用しています。
省エネ大賞 中小企業庁長官賞
TBSシリーズ含む全24種が
2020年度省エネ大賞 中小企業庁長官賞を受賞しました。
独自技術：インペラ形状
面シール構造による内部漏洩量の低減
大晃機械工業ルーツブロワ（面シール構造）

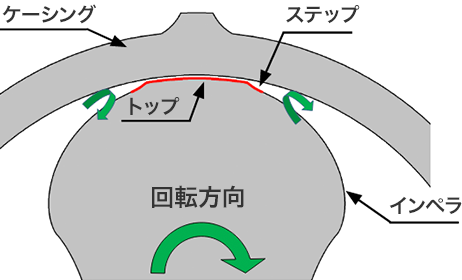

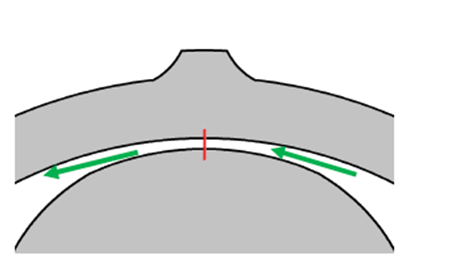

インペラプロフィール先端（トップ）はケーシング内周と面シールの構成になっており、ロータの回転方向に対して反対方向に吹き抜けようとする気体を逆転の過流で漏洩量を低減させ、高効率化・省エネ効果を実現しています。
▼
内部漏洩量の低減
従来方式
トップが円弧だとシール効果が薄く、内部漏洩しやすい。
インペラ形状の違いと動作特性

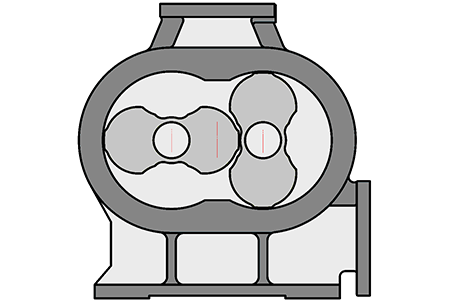

二葉ブロワ
| １回転当り吐出数 | ４回 |
| 理論風量 | ◎ |
| 脈動圧 | ◯ |
| 圧縮音 | ◯ |
| 対応圧力 | ◯ |
| ポンプサイズ | ◎ |

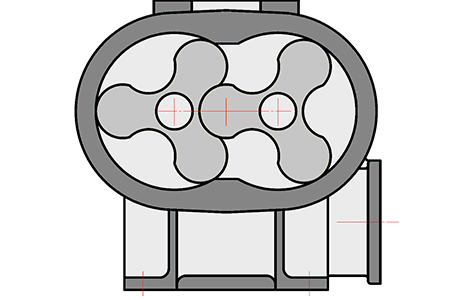

三葉ブロワ
| １回転当り吐出数 | ６回 |
| 理論風量 | ◯ |
| 脈動圧 | ◎ |
| 圧縮音 | ◎ |
| 対応圧力 | ◎ |
| ポンプサイズ | ◯ |
二葉は内部容積が大きいため、三葉よりもポンプ本体を小さくできます。
三葉は脈動圧や圧縮音、漏洩量が二葉より小さくなるため、用途に合わせたバリエーション対応が可能です。
技術詳細

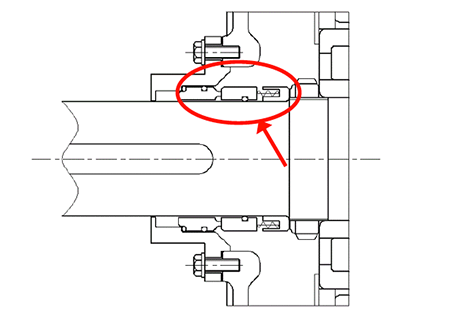

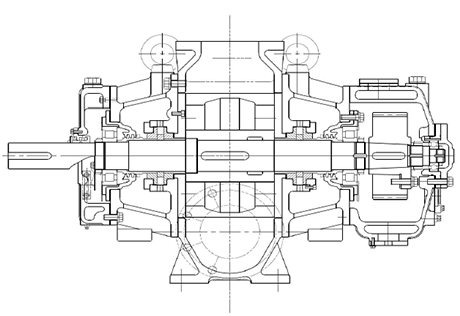

軸封の種類
使用ガスの種類・運転条件に応じて5種類の軸封から選択できます。

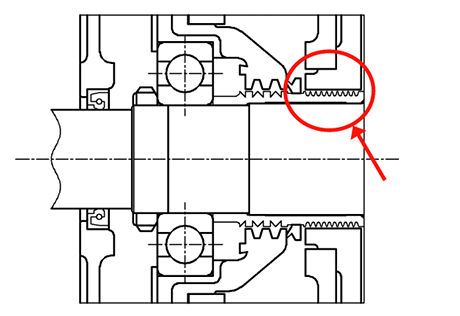

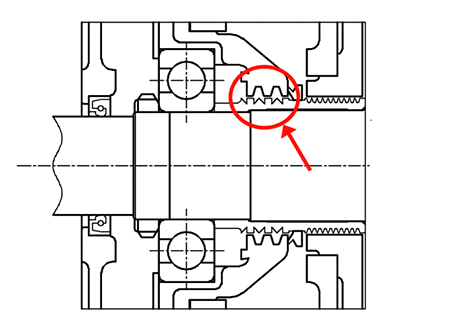

1) ラビリンスシール
軸との隙間に、気体の流れに対し多数の絞りを直列に設け、内側の気体がそこを通過するたびに大きな圧力損失によって膨張し、シールする構造。

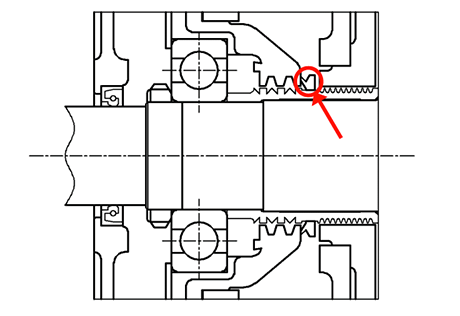

2) Vリングシール
ゴム単体で、内周側を固定し、リップ側を端面部に摺動させてシールする構造。

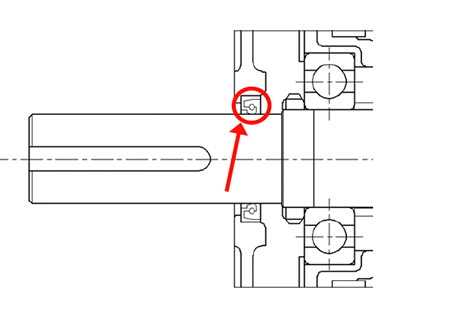

3) 非接触油切
同心の油溝を軸外径、ハウジング内径の両方に設け、油溝に保持された潤滑剤によりシールする構造。
4) オイルシール
ニトリルゴム(NBR)でできた摺動接触面でシール(密封)する構造。摺動部分の油膜によって摩擦力が小さく、摩耗が少ないことから、汎用性があり、安価なため入手が容易。
5) メカニカルシール
回転環（軸と共に回転）と、固定環（カバー側に固定）が摺動することでシールする構造漏れが極めて少ないのが特長。高温、高圧、高速、あるいは極低温など苛酷条件にも使用可能で、摺動材料の摩耗も少なく長寿命。
メカニカルシールバリエーション
下記のバリエーションを用意。
——————————–
１-Ｓメカニカルシール
１-Wメカニカルシール
４-Wメカニカルシール
４-Wドライガスシール
——————————–
主要材質
| 材料名 | 特徴 |
| ねずみ鋳鉄品 | ポンプ本体標準材質 |
| 球状黒鉛鋳鉄品 | 高強度、高圧 |
| 炭素鋼鋳鋼品 | 高強度、高圧 |
| 低温高圧用鋳鋼品 | 高強度、高圧、低温(-45℃) |
| ステンレス鋼鋳鋼品 マルテンサイト系ステンレス鋼(SUS403)相当 | 熱膨張係数小、磁性有り |
| ステンレス鋼鋳鋼品 オーステナイト系ステンレス鋼(SUS304)相当 | 高耐蝕、低温(-196℃)、 磁性無し |
| ステンレス鋼鋳鋼品 オーステナイト系ステンレス鋼(SUS316)相当 | 高耐蝕、 低温(-196℃)、磁性無し |
| ステンレス鋼鋳鋼品 二相系ステンレス鋼(SUS329J1)相当 | 高耐蝕、熱膨張係数小、磁性有り |
| 青銅鋳物 | 火花防止 |
| ステンレス鋼棒 マルテンサイト系ステンレス鋼 | 熱膨張係数小、磁性有り |
| ステンレス鋼棒 オーステナイト系ステンレス鋼 | 高耐蝕、低温(-196℃)、磁性無し |
| ステンレス鋼棒 二相系ステンレス鋼 | 高耐蝕、熱膨張係数小、磁性有り |
| 機械構造用炭素鋼 | ロータ軸標準材質 |
| クロムモリブデン鋼 | 軸材質（高強度） |
| クロムモリブデン鋼 | タイミングギヤ標準材質 |
| 一般構造用圧延鋼材 | ― |
表面処理
| 部品名称 | 腐食性無し | 腐食性有り |
| ケーシング | 標準材質(FC200) | ステンレス 無電解ニッケルメッキ デフリックコーティング |
| インペラ | 標準材質(FC200) | ステンレス 無電解ニッケルメッキ デフリックコーティング |
| シャフト | 標準材質 (RB,RC:SCM440H) (RD～RG:S45C) | ステンレス |
| サイドプレート | 標準材質(FC200) | ステンレス 無電解ニッケルメッキ デフリックコーティング |
| サイドカバー | 標準材質(FC200) | ステンレス 無電解ニッケルメッキ デフリックコーティング |
| スリーブ | 標準材質(S45C) | ステンレス |

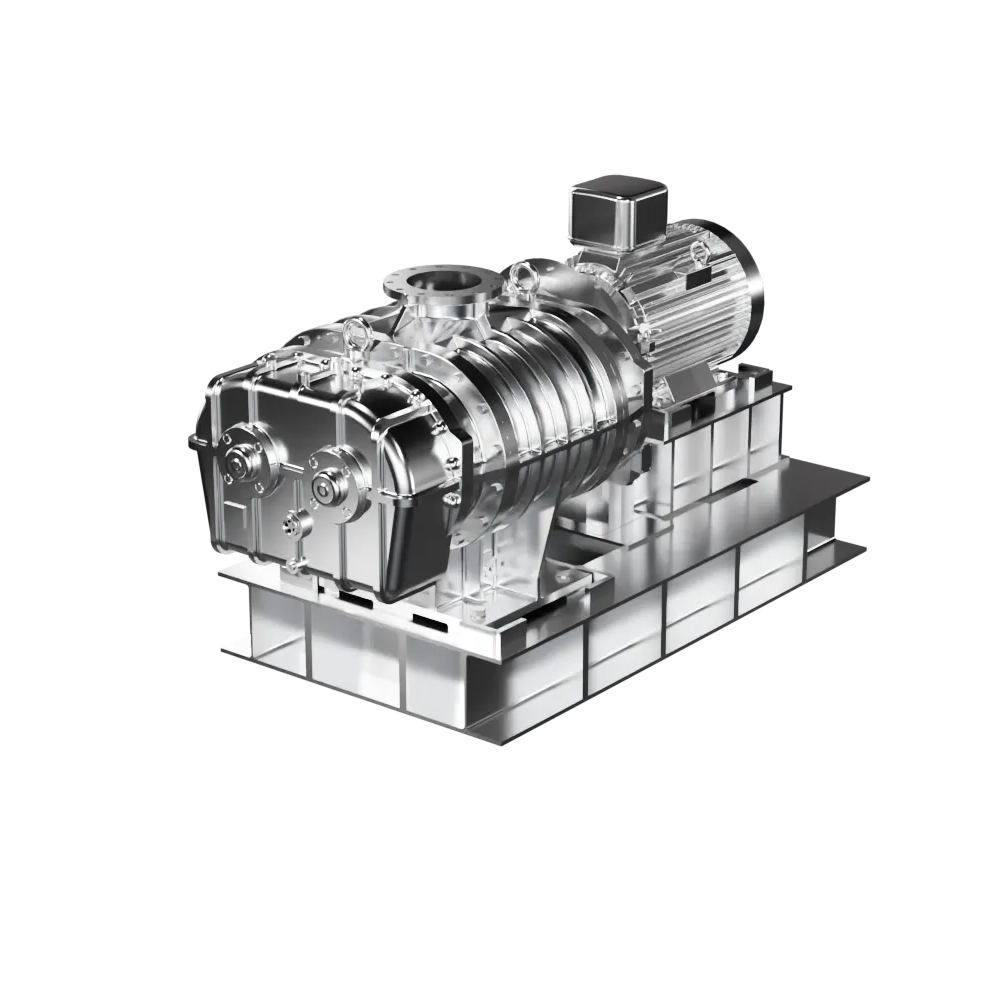

ルーツブロワ（通常仕様）
TBS
- 主な用途
- 水処理・ 空気輸送
- ブロワ形式
- 省エネ型ロータリブロワ（ルーツ式）
- 吸込風量（m³/min）
- 0.84 to 12.62
- 吐出圧力（kPa）
- to 60.0
- 【備考】
- 空気専用
- 2020年度 省エネ大賞 製品・ビジネスモデル部門 中小企業庁長官賞 受賞
ルーツブロワ（真空仕様）
- ※ 本表は各シリーズの公称値の範囲を示したものです。詳細の型式選定などは当社営業窓口までお問い合わせください。
- ※ 本表以外にも製作対応可能な機種を多数取り揃えております。
- ※ 本表に掲載した製品は、性能向上のため予告なしに寸法・仕様などを変更することがあります。
