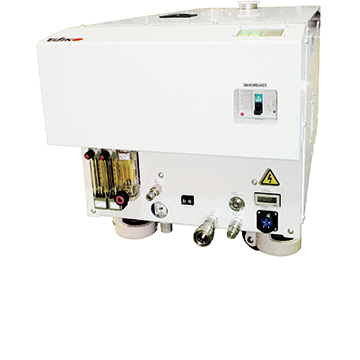

TDシリーズ イメージ
  • 半導体・液晶・電池産業
  • その他産業

TDシリーズ

パッケージ仕様ドライポンプ（シーケンサ制御）

製品カタログ（PDF形式）

お問い合わせ
  • 仕様
  • 外観寸法
  • 性能曲線
形式 口径
吸気／排気		 排気速度
（ℓ/min）		 到達真空度
（Pa）		 電動機定格
（kW）		 潤滑油量
（ℓ）		 冷却水量
（ℓ/min）
TD-051 NW40／NW40 850 1 2.2 0.7 2
650 4
TD-100 NW40／NW40 1300 0.8 3.7 1.1 2
1000 1.1
TD-200 NW50／NW40 3000 0.7 5.5 1.4 4
2500 1.1

【注】排気速度、到達真空度の上段は60Hz、下段は50Hzの数値です。

外観寸法 イメージ
形式 吸気口径 L
（mm）		 LB
（mm）		 LS
（mm）		 LE
（mm）		 W
（mm）		 WS
（mm）		 WE
（mm）		 H
（mm）		 HB
（mm）		 HE
（mm）
TD-051 NW40 874 809 118 65 380 193 179 500 474 110
TD-100 NW40 1027 1000 133 27 380 198 173 550 522 86
TD-200 NW50 1092 1059 155 33 460 240 213 615 577 86
性能曲線 イメージ
